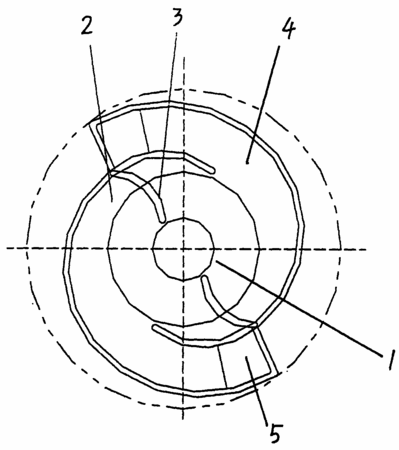

摘要：本發明涉及一種水泵的新型導葉。包括葉輪、導葉蓋板、反導葉葉片，其特征在于：在導葉蓋板上有兩條對稱的螺旋槽，螺旋槽貫通于導葉蓋板的正反兩面，螺旋槽的起始處在導葉蓋板上的葉輪外側，螺旋槽沿導葉蓋板漸寬漸深，螺旋槽的末端在導葉蓋板的反面構成一開口。兩條螺旋槽的長度大于180度弧長。本發明的優點是由于葉輪的出水流道采用了螺旋型的導流結構，葉輪的最大割量可達20％，滿足了較大的流量、較高的揚程范圍要求，而且泵的效率仍保持高效區域，拓展了多級泵的使用范圍。
- 專利類型發明專利
- 申請人上海連成（集團）有限公司;
- 發明人宋青松;陳丕;
- 地址201812上海市嘉定區江橋鎮曹安公路3616號
- 申請號CN200610029641.5
- 申請時間2006年08月01日
- 申請公布號CN101117966A
- 申請公布時間2008年02月06日
- 分類號F04D29/44(2006.01);
