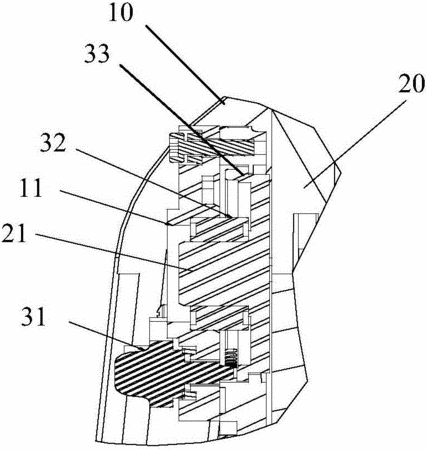

摘要：本實用新型涉及到攝像設備的技術領域，公開了一種攝像頭角度調整裝置及帶攝像功能的設備。該調整裝置包括支架以及設置在攝像頭相對兩側的轉軸；所述支架上設置與所述轉軸轉動相配合的轉軸座；還包括鎖緊結構，所述鎖緊結構包括設置在至少一個所述轉軸上的軸肩，且所述軸肩朝向所述轉軸座的一面環繞所述轉軸設置有第一齒；以及通過連接件與所述轉軸座可拆卸的連接的鎖緊件，所述鎖緊件具有與所述第一齒相配合的第二齒。在上述實施例中，通過采用鎖緊件與軸肩上的齒的配合攝像頭角度調整，該結構簡單，裝配方便，提高生產效率。此外，齒之間的配合可靠性高，使用壽命長。同時，該鎖緊結構體積小，使用范圍廣，可在空間狹小的場合安裝使用。
- 專利類型實用新型
- 申請人浙江大華技術股份有限公司;
- 發明人董亮;樓昊;
- 地址310053 浙江省杭州市濱江區濱安路1187號
- 申請號CN201620731432.4
- 申請時間2016年07月08日
- 申請公布號CN205921660U
- 申請公布時間2017年02月01日
- 分類號H04N5/225(2006.01)I;H04N5/232(2006.01)I;
