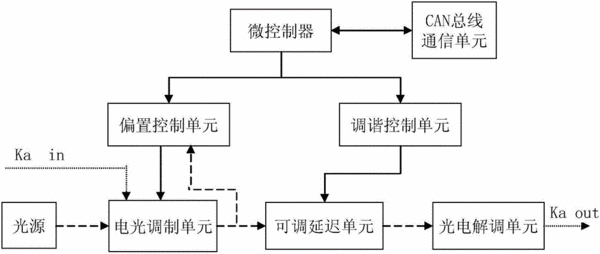

摘要：本實用新型為一種Ka波段光學相位均衡系統，本系統光源、電光調制單元、可調延遲單元和光電解調單元形成光鏈路，輸出相位均衡的Ka微波信號。電光調制單元為正交偏置的MZM調制器，光電解調單元為PIN光電探測器，可調延遲單元為配有調諧步進電機的光延遲模塊，微控制器連接偏置控制單元和調諧控制單元分別控制MZM調制器的偏置電壓和調諧步進電機的轉速和位置，微控制器經CAN總線與上位機連接。開機自檢后，微控制器按上位機指令控制可調延遲單元實現相位延遲；周期性自檢以保輸出正常。光延遲擴展到Ka波段，延遲精度達0.1皮秒，高精度連續可調；單臺主機可對多臺設備的遠程控制，體積小、功耗低、重量輕、易操作。
- 專利類型實用新型
- 申請人中國電子科技集團公司第三十四研究所;桂林大為通信技術有限公司;桂林信通科技有限公司;
- 發明人尹怡輝;朱少林;藏習飛;劉雷;向霖;熊平戩;
- 地址541004 廣西壯族自治區桂林市六合路98號
- 申請號CN201620832947.3
- 申請時間2016年08月03日
- 申請公布號CN205864432U
- 申請公布時間2017年01月04日
- 分類號H04B10/50(2013.01)I;
