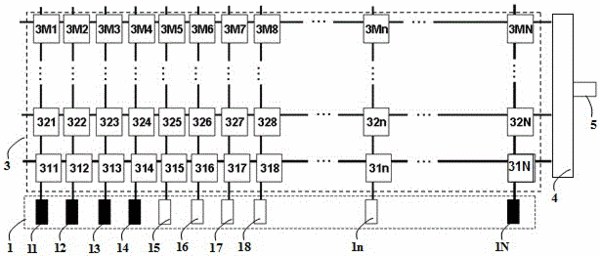

摘要：本發明公開了一種基于模式?波長混合復用的發射模塊。節點單元陣列中的各個節點單元均具有四個端口，四個端口分別為用于接收未調制光的第一端口、第二端口、第三端口和第四端口；相鄰的節點單元之間通過各自相對應的端口連接形成N×M陣列排布；位于節點單元陣列邊緣的一行節點單元的第一端口分別與激光器陣列的N個激光器單元的輸出端各自相連；位于節點單元陣列邊緣的一列節點單元的第四端口分別與M通道模式復用器的M個輸入端各自相連；M通道模式復用器的輸出端與輸出多模波導相連。本發明具有小尺寸、高性能的優點，波導交叉少，實現了模式復用?波分復用的混合技術。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人戴道鋅;
- 地址310058 浙江省杭州市西湖區余杭塘路866號
- 申請號CN201410632171.6
- 申請時間2014年11月11日
- 申請公布號CN104393925B
- 申請公布時間2017年02月15日
- 分類號H04B10/50(2013.01)I;G02B6/125(2006.01)I;G02B6/293(2006.01)I;
