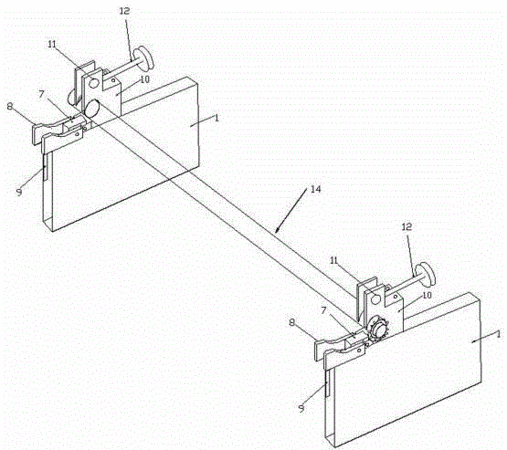

摘要：本實用新型提出了一種分切機可調式上紙機構，包括機架，在機架的一側設置兩個上紙平臺，在機架的下端設置驅動機構，在驅動機構的左上方設置聯動齒輪；在上紙平臺上方設置卡位機構，所述卡位機構包括導紙輥基座，導紙輥基座一側下部設置有導紙輥槽，在導紙輥槽內設置導紙輥，所述導紙輥一端設有齒輪，所述導紙輥基座上方設有凹槽，凹槽內設有連接銷釘，在連接銷釘上固接有卡位件，在卡位件的末端設有拔緊塊；所述導紙輥基座底部設有芯板，在芯板兩側各設一塊設有卡位板，在卡位板下端設置連接板。本實用新型通過更改上紙機構的傳動裝置，將導紙輥設置為可拆卸式，節約了上紙時間，保證了操作人員的安全，大大減小了上紙機構發生故障的維修成本。
- 專利類型實用新型
- 申請人天章（鶴壁）信息紙品有限公司;
- 發明人畢全付;
- 地址458000 河南省鶴壁市淇濱區黎陽路與東海路交叉口
- 申請號CN201520936016.3
- 申請時間2015年11月23日
- 申請公布號CN205151344U
- 申請公布時間2016年04月13日
- 分類號B65H35/02(2006.01)I;B65H20/02(2006.01)I;B65H23/26(2006.01)I;
