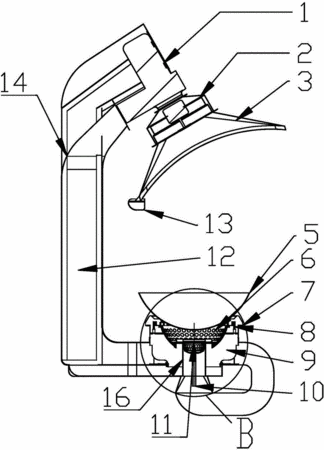

摘要:一種高效節能商用燃氣灶,集煙罩、進風管道、燃燒器以進風順序管道連接,在進風管道內設有換熱器;換熱器為一級、二級或多級前置熱交換器,以及后置熱交換器;或者,換熱器的換熱管路長度不小于400mm;使進入進風管道的油煙經過換熱器時被充分加熱為油煙燃氣后進入燃燒器參與燃燒。本方案將回收的油煙在進行加熱并參與燃燒前,進行二次預熱或者進行較長距離的預加熱處理,使參與燃燒的油煙更加易于加熱和進行完全的燃燒,可以明顯提高油煙的燃燒性能。同時,利用了進風通道空間,熱交換器的供熱能源僅來自于油煙氣燃燒本身帶來的熱量,在40KW以上的燃氣灶具中首次突破了一級能效。也使燃燒后的廢氣降溫后排出,避免了高溫廢氣排出帶來的不利因素。
- 專利類型實用新型
- 申請人湖北中瑞天恒節能科技發展有限公司;
- 發明人張躍虎;張海學;
- 地址430011 湖北省武漢市江岸區漢黃路岱家山科技創業園4棟1-2號
- 申請號CN201620510527.3
- 申請時間2016年05月30日
- 申請公布號CN205842751U
- 申請公布時間2016年12月28日
- 分類號F24C3/00(2006.01)I;F23L15/00(2006.01)I;
