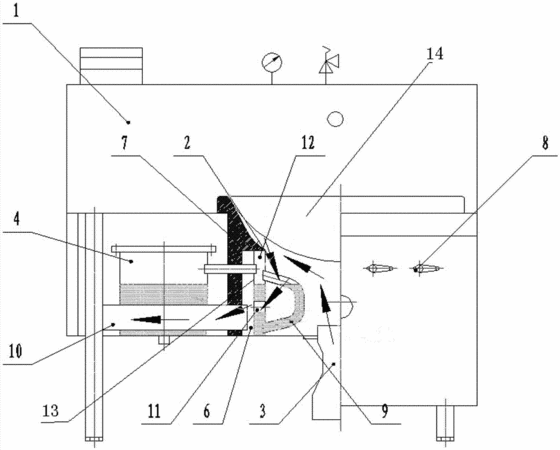

摘要:本實用新型公開了一種水管式燃氣蒸汽灶,包括灶體(1)、蒸汽機(2)、燃燒器(3)、煙道(10)和炊具(14),所述的蒸汽機(2)由兼作爐膛壁的筒體(13)和兩端分別與所述的筒體(13)的上下端連接的集熱水管(9)組成,所述的集熱水管(9)延伸到爐膛內,所述的蒸汽機(2)的外圍設有煙室(6),所述的蒸汽機(2)上設有貫通所述的煙室(6)與所述的爐膛的排煙管(11),所述的煙室(6)與所述的煙道(10)連接。本實用新型可實現在炒菜的同時,利用余熱使蒸汽機產生蒸汽(產生的蒸汽可用來蒸飯、燒開水、沖稀飯等)。使火管式高效燃氣蒸汽機灶的熱效率從傳統燃氣灶的20%-30%提高到70%--80%以提高能源利用效率,達到一爐多用、減少投資成本。
- 專利類型實用新型
- 申請人湖南三錦節能環??萍加邢薰?
- 發明人張正軍;
- 地址410100 湖南省長沙市國家級長沙經濟技術開發區(星沙)東十線6號
- 申請號CN201320016215.3
- 申請時間2013年01月11日
- 申請公布號CN203068581U
- 申請公布時間2013年07月17日
- 分類號F24C3/00(2006.01)I;F22B33/18(2006.01)I;
