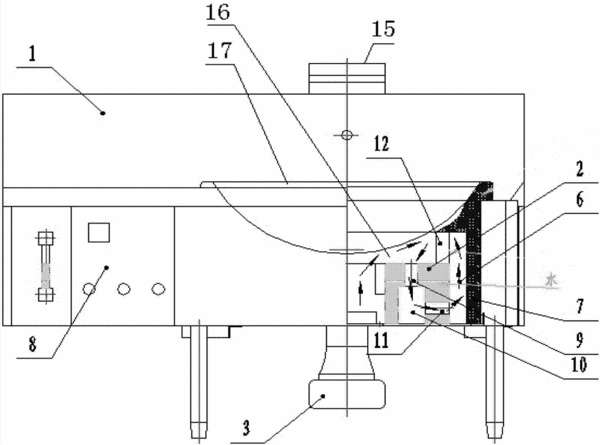

摘要：本實用新型公開了一種火管式高效燃氣蒸汽機灶，包括灶體(1)、爐膛(16)、燃燒器(3)和煙道(15)，在所述的爐膛(16)內設有筒形蒸汽機(2)，所述的筒形蒸汽機(2)的外壁與所述的灶體(1)的保溫層(7)的內壁之間形成有煙室(6)，所述的煙室(6)與所述的煙道(15)連接，在所述的筒形蒸汽機(2)內設有煙室夾層(10)，所述的煙室夾層(10)上端連接有多根與爐膛(16)連通的火管(9)，所述的煙室夾層(10)的側壁連接有多根與所述的煙室(6)連通的排煙管(11)，所述的筒形蒸汽機(2)的底部設有排污接頭(13)，所述的筒形蒸汽機(2)設有進口接頭(14)和蒸汽出口。本實用新型是一種熱能利用率高、一爐多用、投資成本低的火管式高效燃氣蒸汽機灶。
- 專利類型實用新型
- 申請人湖南三錦節能環?？萍加邢薰?
- 發明人張正軍;
- 地址410100 湖南省長沙市國家級長沙經濟技術開發區（星沙）東十線6號
- 申請號CN201320015950.2
- 申請時間2013年01月11日
- 申請公布號CN203068580U
- 申請公布時間2013年07月17日
- 分類號F24C3/00(2006.01)I;F24C13/00(2006.01)I;F22B1/00(2006.01)I;
