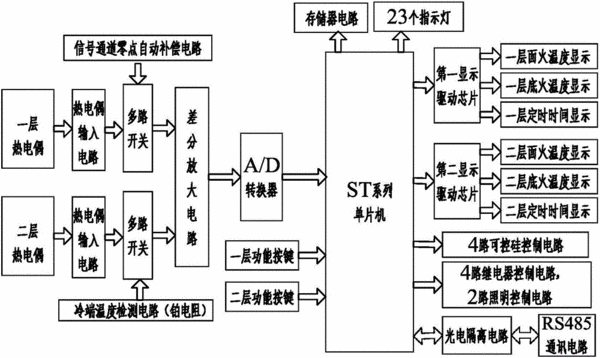

摘要：一種新型食品雙層電烤爐溫度智能控制儀，它包括2層熱電偶、熱電偶輸入電路、多路開關、差分放大電路、A/D轉換器、單片機、2層控制按鍵、存儲器電路、2層顯示驅動電路、2層數碼管、電烤爐控制電路和指示燈；每層熱電偶包括設置在電烤爐內頂部和底部的2路K型熱電偶，K型熱電偶的輸出端分別經過熱電偶輸入電路、多路開關、差分放大電路和A/D轉換器與單片機的輸入端相連，所述單片機分別與2層控制按鍵、存儲器電路、2層顯示驅動電路、電烤爐控制電路和指示燈相連，2層顯示驅動電路的輸出端分別與2層數碼管的選通端相連，每層數碼管均包括12位LED數碼管。本實用新型不僅硬件成本低，而且系統可靠，精確控溫，連線安裝方便。
- 專利類型實用新型
- 申請人山東美鷹食品設備有限公司;
- 發明人尹丙征;王瑞霞;李聰;尹丙剛;邱汝強;劉瑞瑞;
- 地址250200 山東省濟南市章丘市刁鎮尹家村北
- 申請號CN201620715826.0
- 申請時間2016年07月07日
- 申請公布號CN205827268U
- 申請公布時間2016年12月21日
- 分類號G05D23/22(2006.01)I;A47J37/06(2006.01)I;
