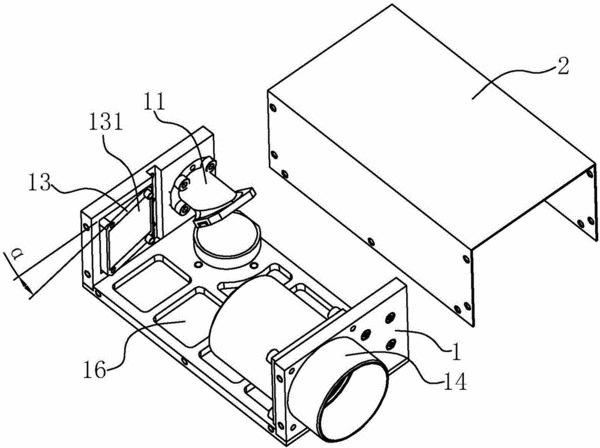

摘要：本實用新型公開了一種手持式逆反射標志測量儀，其技術方案要點是包括機箱，機箱的左側壁上固定連接有導光筒和底座b，導光筒上安裝有半透鏡；機箱的右側壁上安裝有底座a和試樣筒，底座a和導光筒、底座b和試樣筒相互對應；底座a和底座b上分別固定連接有反射鏡a、反射鏡b，反射鏡a和反射鏡b相互平行且與機箱的側壁均形成一傾角α；機箱頂壁與半透鏡對應處開設有通光孔；當光源光線從導光筒透過半透鏡射入機箱后，可經過反射鏡a和反射鏡b反射從試樣筒射出。本實用新型通過機箱內部反射鏡對光源光線的反射，在達到測量光線路程要求的基礎上，縮短了機箱的長度，同時適當擴大了機箱的寬度，從而解決了裝置操作不方便手持的問題。
- 專利類型實用新型
- 申請人北京中交工程儀器研究所;
- 發明人楊宗文;
- 地址102600 北京市大興區黃村鎮劉一村委會西500米
- 申請號CN201620340335.2
- 申請時間2016年04月21日
- 申請公布號CN205808907U
- 申請公布時間2016年12月14日
- 分類號G01N21/17(2006.01)I;
