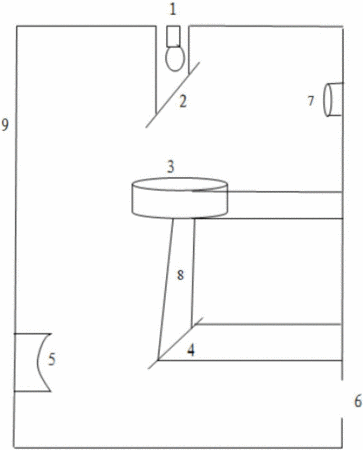

摘要：本發明涉及一種非接觸式交通路面標線測量儀，所述測量儀包括如下組成部件：光源、半透半反射鏡、準直透鏡、反射鏡、球面鏡、光探測器、控制收集裝置以及外殼；所述外殼具有通光孔，所述光源、半透半反射鏡、準直透鏡、反射鏡、球面鏡、光探測器、控制收集裝置均安裝在外殼上。所述光源發出的光線依次經過半透半反射鏡、準直透鏡、控制收集裝置、反射鏡、球面鏡、以及通光孔組成的光路，照射待測標線，所述標線的逆反射光線沿上述光路返回，并由半透半反射鏡反射到光探測器中。本發明在測量時無需將被測物體與儀器緊密貼合，只要將光斑覆蓋在待測物體上即可，降低了使用時的外界環境要求，同時方便了測量人員測量，降低了測量人員的測量經驗要求。
- 專利類型發明專利
- 申請人北京中交工程儀器研究所;
- 發明人楊宗文;
- 地址102600 北京市大興區黃村鎮劉一村委會西500米
- 申請號CN201610265179.2
- 申請時間2016年04月26日
- 申請公布號CN105866037A
- 申請公布時間2016年08月17日
- 分類號G01N21/17(2006.01)I;
