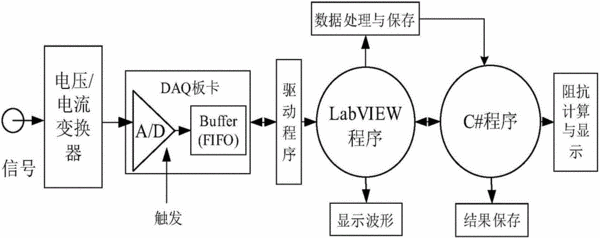

摘要：本實用新型公開了一種低壓電氣設備阻抗在線測量裝置，實現了低壓電氣設備運行狀態下電阻和電抗的測量，屬于測控技術領域。本實用新型包括信號采集模塊，控制信號、分解信號的控制分解模塊，還原、轉化分解信號的轉換模塊，以及存儲運行、測量所產生的信號的存儲模塊。本實用新型提供的阻抗測量裝置可用于低壓電氣設備阻抗的在線測量，所述裝置由信號采集部分、LabVIEW程序部分與C#程序部分組成。本實用新型提供的裝置通過對電壓電流信號采樣數據進行傅里葉分解、提取關鍵有效信息等方法實現了對設備阻抗的在線準確測量，解決了設備阻抗的在線測量問題，為低壓電氣設備的狀態監測提供了條件。此外，本裝置使用方便簡單，具有很好的實用性與可靠性。
- 專利類型實用新型
- 申請人華北電力大學（保定）;
- 發明人梁海峰;曹大衛;于立杰;梁潤東;
- 地址071003 河北省保定市蓮池區永華北大街619號164信箱
- 申請號CN201620507026.X
- 申請時間2016年05月30日
- 申請公布號CN205786861U
- 申請公布時間2016年12月07日
- 分類號G01R27/08(2006.01)I;
