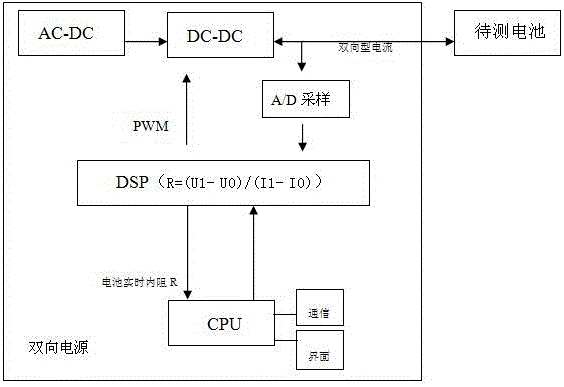

摘要：本實用新型公開了一種具有電池內阻測量功能的雙向電源，包括：一AC?DC單元，將交流電轉換成直流電；一DC?DC單元，將經AC?DC單元轉換的直流電轉換成所需大小的直流電；還包括一數字信號處理模塊，該數字信號處理模塊包括PWM控制單元、A/D采樣單元以及內阻計算單元，PWM控制單元對DC?DC單元進行PWM控制，A/D采樣單元獲取DC?DC單元經PWM控制得到的采樣信號；內阻計算單元根據A/D采樣單元得到的采樣信號計算得到電池內阻值。與現有技術相比，本實用新型在電源中實現測量電池內阻的功能，占用設備少，不僅可以測量電池放電時實時內阻，也可以測量電池充電時實時內阻，在對電池充電或放電的同時進行測量，不僅不影響正常的充放電，而且測試更為準確的反映出充放電狀態下的電池內阻。
- 專利類型實用新型
- 申請人艾德克斯電子（南京）有限公司;
- 發明人馬海波;其他發明人請求不公開姓名;
- 地址210012 江蘇省南京市雨花臺區西善橋南路108號1棟
- 申請號CN201620838299.2
- 申請時間2016年08月04日
- 申請公布號CN205920161U
- 申請公布時間2017年02月01日
- 分類號G01R27/08(2006.01)I;H02J7/00(2006.01)I;
