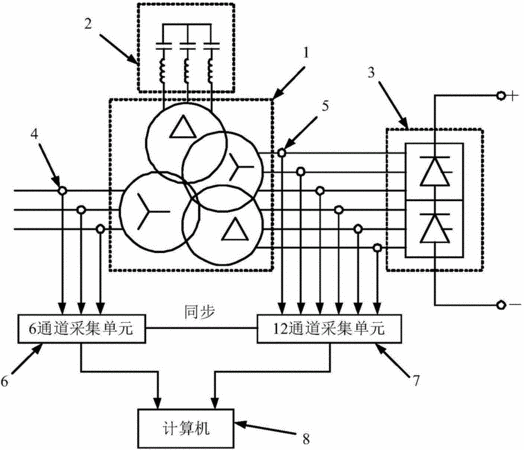

摘要：本發明公開了一種感應濾波換流變壓器諧波阻抗測量方法及裝置，在感應濾波換流變壓器的網側繞組與閥側繞組上安裝諧波數據采集單元，通過數據采集單元測得繞組中的諧波電壓與諧波電流，把采集數據通過接口傳輸到計算機處理單元，計算機處理單元中集成了基于感應濾波換流變壓器諧波阻抗模型的諧波阻抗計算程序。由于本發明能夠實時準確地測量出感應濾波換流變壓器的諧波阻抗，為感應濾波換流變壓器的諧波濾波器設計、確定諧波限值以及預測系統諧波諧振提供了有力依據。同時，通過分析不同運行工況下的諧波阻抗，可以為降低感應濾波換流變壓器諧波電流、損耗和電磁振動，避免發生系統諧振等提供解決方案。
- 專利類型發明專利
- 申請人國家電網公司;國網湖南省電力公司;湖南大學;湖南華大紫光科技股份有限公司;
- 發明人陳躍輝;周冠東;羅隆福;張志文;
- 地址100033 北京市西城區西長安街86號
- 申請號CN201610680719.3
- 申請時間2016年08月17日
- 申請公布號CN106324353A
- 申請公布時間2017年01月11日
- 分類號G01R27/08(2006.01)I;
