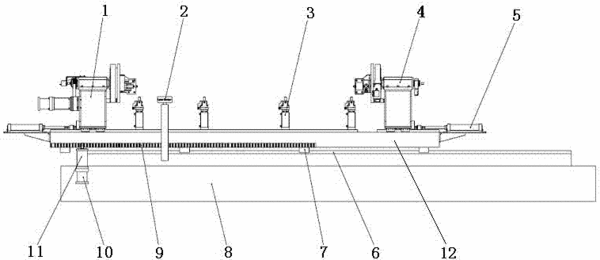

摘要:本實用新型涉及一種T型電梯導軌全自動檢測裝置,屬于導軌直線度自動檢測機構。測量平臺兩端分別連接旋轉夾持機構,兩個氣缸分別與旋轉夾持機構連接,導軌工件支撐機構與測量平臺固定連接,測量平臺通過滑塊與線性模組滑動連接,該線性模組與鑄鐵底座固定連接,齒條與測量平臺固定連接,伺服電機與鑄鐵底座固定連接,伺服電機和行星減速機一固定連接,行星減速機一與齒條嚙合,測量機構與鑄鐵底座固定連接。優點在于:結構新穎,提供的導軌直線度自動檢測機構,采用全伺服控制系統,導軌工件的旋轉、移動均采用伺服控制,提高了控制精度,減小了控制部分引入的系統誤差,極大的提高了測量的精度與準確性。
- 專利類型實用新型
- 申請人長春匯凱科技有限公司;
- 發明人馬敬春;陳景光;張鵬;袁德志;王永明;陳井亮;李博巖;
- 地址130012 吉林省長春市硅谷大街1118號
- 申請號CN201520238591.6
- 申請時間2015年04月20日
- 申請公布號CN204575038U
- 申請公布時間2015年08月19日
- 分類號G01B11/27(2006.01)I;
