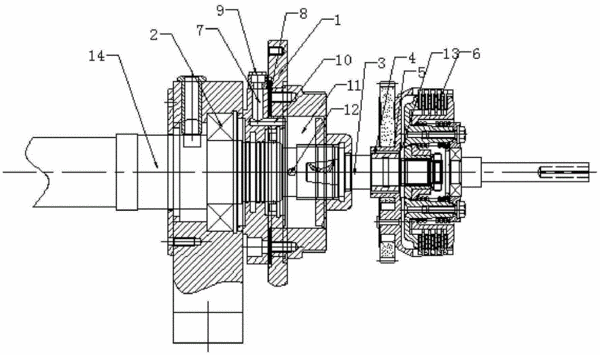

摘要：本實用新型提供一種摩托車離合器潤滑油路結構，包括殼體、驅動主軸、離合器軸、軸套、離合器腔室和摩擦片，驅動主軸和離合器軸通過聯軸器連接，殼體的側壁上設有注油嘴，注油嘴與殼體側壁之間設有護油環，注油嘴上封蓋設有防塵塞；注油嘴的下端與殼體內部的連通孔相通，連通孔與油腔室相通，油腔室與驅動主軸上設置的中心孔相通，中心孔與離合器腔室相通，以將中心孔內的潤滑油導流至離合器腔室內；離合器腔室與摩擦片之間設有導流槽，軸套套設在離合器軸上，且軸套上設有出油孔。本實用新型的有益效果是結構簡單合理，潤滑效果好，能夠改善離合器工作性能，延長離合器的使用壽命。
- 專利類型實用新型
- 申請人天津市天波科達科技有限公司;
- 發明人洪彬;
- 地址300384 天津市南開區華苑鑫茂科技園A座F單元302室
- 申請號CN201521060389.5
- 申請時間2015年12月17日
- 申請公布號CN205423591U
- 申請公布時間2016年08月03日
- 分類號F16D13/74(2006.01)I;
