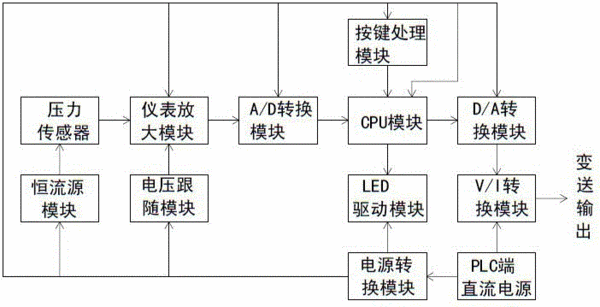

摘要：一種三線制壓力變送器，屬于壓力測量技術領域。包括壓力傳感器，其特征在于：壓力傳感器的輸出端連接儀表放大模塊的輸入端，儀表放大模塊的輸出端連接A/D轉換模塊的輸入端，A/D轉換模塊的輸出端連接CPU模塊的輸入端，CPU模塊的輸出端連接D/A轉換模塊的輸入端，D/A轉換模塊的輸出端連接V/I轉換模塊的輸入端，V/I轉換模塊的輸出端為變送輸出端；還設置有為壓力傳感器、儀表放大器模塊、A/D轉換模塊、D/A轉換模塊、V/I轉換模塊以及CPU模塊進行供電的供電單元。本實用新型的三線制壓力變送器，具有結構簡單，性能可靠，精度高的優點，尤其適用于具有三線制要求的PLC使用。
- 專利類型實用新型
- 申請人淄博飛雁先行測控技術有限公司;
- 發明人王惜芳;張志輝;刁國榮;周秀成;
- 地址255087 山東省淄博市張店區一帆路山東科匯工業園
- 申請號CN201620429060.X
- 申請時間2016年05月12日
- 申請公布號CN205748733U
- 申請公布時間2016年11月30日
- 分類號G01L1/18(2006.01)I;G01L9/06(2006.01)I;
