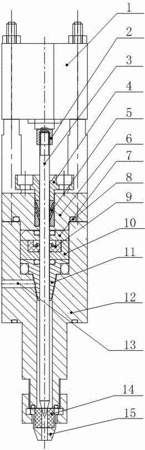

摘要:本實用新型公開了一種無泄漏氣動截止閥,其結構為:氣動致動器通過螺柱固定在閥體壓蓋上,閥芯通過轉接接頭與氣動致動器相連,固定在閥體壓蓋的中心。在閥體壓蓋與閥芯之間裝有多級密封裝置,閥體壓蓋與閥體相連,通過O型密封圈進行密封,在閥體與閥芯之間依次裝有第一閥芯、第二閥芯、第三閥芯。在閥體左側設有進料口,流體通過閥體與第三閥芯的環隙進入閥體內部。閥體與出料嘴通過鎖緊螺母緊固,采用O型密封圈密封,在出料嘴與閥芯之間設有出料密封。本實用新型采用氣動式控制系統、多級密封裝置,結構簡單,操作方便,控制迅速、精確,在提高裝置密封性、防止流體泄漏的同時延緩裝置老化,延長其使用壽命。
- 專利類型實用新型
- 申請人天津內燃機研究所(天津摩托車技術中心);天津市天波科達科技有限公司;
- 發明人洪彬;曹建軍;張健;張雁翔;胡菊;呂順雅;
- 地址300072 天津市南開區衛津路92號
- 申請號CN201520927509.0
- 申請時間2015年11月20日
- 申請公布號CN205745574U
- 申請公布時間2016年11月30日
- 分類號F16K31/12(2006.01)I;F16K41/04(2006.01)I;
