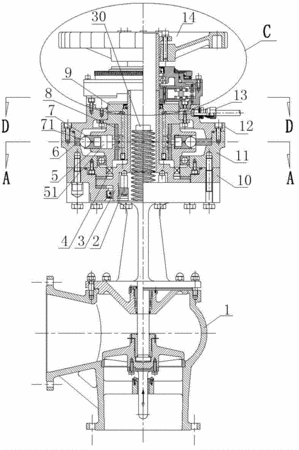

摘要：本發明公開了一種用于螺桿直行程式閥門的執行器，基座、殼體和上蓋構成外殼，閥門的螺桿伸入外殼內，過矩保護套擰于螺桿上，扭力套設于過矩保護套外圈，配流軸套接于扭力套外圈并設有兩條通路槽，兩個卡套接頭與兩條通路槽連通，配流套套接于配流軸外圈并設有連通兩條液壓油通路槽的若干分配油孔，轉子套接于配流套外圈，齒形耦合體連接轉子與扭力套，多段曲線導軌固定于殼體內圈并與轉子位置匹配；通過兩個卡套接頭連接的液壓油驅動轉子轉動，轉子帶動扭力套及過矩保護套轉動，過矩保護套驅動螺桿轉動從而使直行程式閥門開閉。本執行器安裝于直行程式閥門上，通過液壓動力驅動閥門的開閉并確保閥門密封面不會泄漏，達到安全可靠的目的。
- 專利類型發明專利
- 申請人上海融德機電工程設備有限公司;
- 發明人馮曉明;
- 地址200135 上海市浦東新區浦東大道1695弄1號1401室
- 申請號CN201210199697.0
- 申請時間2012年06月18日
- 申請公布號CN103511710B
- 申請公布時間2017年02月08日
- 分類號F16K31/12(2006.01)I;F16K37/00(2006.01)I;
