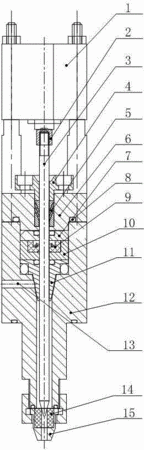

摘要：本發明公開了一種無泄漏氣動截止閥，其結構為：氣動致動器通過螺柱固定在閥體壓蓋上，閥芯通過轉接接頭與氣動致動器相連，固定在閥體壓蓋的中心。在閥體壓蓋與閥芯之間裝有多級密封裝置，閥體壓蓋與閥體相連，通過O型密封圈進行密封，在閥體與閥芯之間依次裝有第一閥芯、第二閥芯、第三閥芯。在閥體左側設有進料口，流體通過閥體與第三閥芯的環隙進入閥體內部。閥體與出料嘴通過鎖緊螺母緊固，采用O型密封圈密封，在出料嘴與閥芯之間設有出料密封。本發明采用氣動式控制系統、多級密封裝置，結構簡單，操作方便，控制迅速、精確，在提高裝置密封性、防止流體泄漏的同時延緩裝置老化，延長其使用壽命。
- 專利類型發明專利
- 申請人天津內燃機研究所（天津摩托車技術中心）;天津市天波科達科技有限公司;
- 發明人洪彬;曹建軍;張健;張雁翔;胡菊;呂順雅;
- 地址300072 天津市南開區衛津南路92號
- 申請號CN201510803596.3
- 申請時間2015年11月20日
- 申請公布號CN105927781A
- 申請公布時間2016年09月07日
- 分類號F16K31/12(2006.01)I;F16K41/04(2006.01)I;
