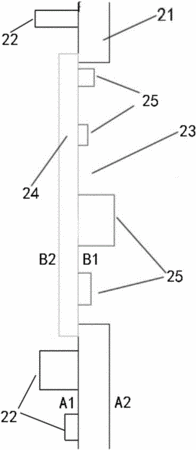

摘要：本實用新型實施例提供一種電子裝置，包括PCB母板與電路模塊，所述PCB母板具有第一表面和與第一表面相反的第二表面，所述PCB母板的第一表面上設置有第一組零部件；所述PCB母板上設有與所述電路模塊對應的容置口；所述電路模塊包括PCB子板以及設置在所述PCB子板上的第二組零部件，所述PCB子板具有第一表面和與第一表面相反的第二表面，所述PCB子板的第一表面設置有所述第二組零部件，且所述PCB子板的第二表面沒有設置有零部件；所述PCB子板的第一表面貼附在所述PCB母板的第一表面上，且所述第二組零部件全部容納在所述PCB母板的容置口中。實施本實用新型，能夠大大降低了整個產品的高度，提高產品合格率。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人黃妍;
- 地址510530 廣東省廣州市黃埔區云埔四路6號
- 申請號CN201620630826.0
- 申請時間2016年06月22日
- 申請公布號CN205726674U
- 申請公布時間2016年11月23日
- 分類號H05K1/11(2006.01)I;H05K1/14(2006.01)I;H05K1/18(2006.01)I;
