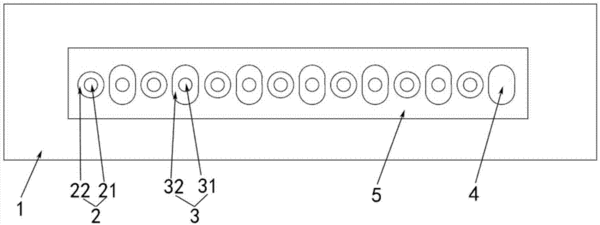

摘要：本實用新型公開了一種PCB板，包括PCB板主體，所述PCB板主體上設有多個第一焊點；所述第一焊點包括第一焊孔以及包圍所述第一焊孔的第一焊盤；多個所述的第一焊孔排列成一條直線；相鄰的兩個第一焊點之間設有一個第二焊點；所述第二焊點包括第二焊孔以及包圍所述第二焊孔的第二焊盤；以所述第一焊孔排列的方向為x方向，以在所述PCB板主體上垂直于所述x方向的方向為y方向；所述第二焊盤在y方向上的長度大于所述第一焊盤在y方向上的長度。本實用新型提供的PCB板在過爐時，第二焊盤將多余的錫拖走，實現了拖錫功能，防止相鄰焊盤之間連錫，可以減少后段的檢查人員和維修人員的工作，從而節約人力成本，提高生產效率。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人張鋒;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520120386.X
- 申請時間2015年02月28日
- 申請公布號CN204482161U
- 申請公布時間2015年07月15日
- 分類號H05K1/11(2006.01)I;
