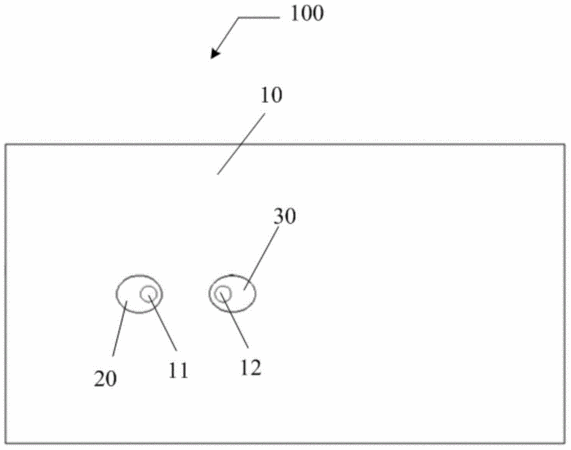

摘要：本實用新型公開了一種電路板，包括PCB板、第一焊盤及第二焊盤；所述PCB板上開設有第一過孔及第二過孔，所述第一焊盤包圍所述第一過孔，所述第二焊盤包圍所述第二過孔；其中，所述第一過孔的中心偏離所述第一焊盤的中心，且所述第一過孔位于所述第一焊盤內的鄰近所述第二焊盤的區域。本實用新型還提供一種電子器件，所述電路板和電子器件可在不改變焊盤之間的距離的情況下，增大焊盤的表面積。
- 專利類型實用新型
- 申請人廣州視源電子科技股份有限公司;
- 發明人王偉;
- 地址510663 廣東省廣州市高新技術產業開發區科學城科珠路192號4樓
- 申請號CN201520443777.5
- 申請時間2015年06月25日
- 申請公布號CN204721720U
- 申請公布時間2015年10月21日
- 分類號H05K1/11(2006.01)I;
