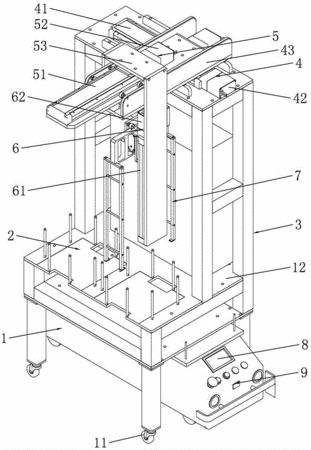

摘要:本實用新型公開了一種移動小車自動送料機器人,其AGV小車車體裝設活動腳輪、固定支撐板,固定支撐板上表面裝設裝載送料框、固定支撐架;固定支撐架上端部裝設X軸驅動線性模組,X軸驅動線性模組包括X軸驅動電缸、X軸驅動伺服電機、第一活動安裝架,X軸驅動電缸的驅動端裝設Y軸驅動線性模組,Y軸驅動線性模組包括Y軸驅動電缸、Y軸驅動伺服電機、第二活動安裝架,Y軸驅動電缸的驅動端裝設Z軸驅動線性模組,Z軸驅動線性模組包括Z軸驅動電缸、Z軸驅動伺服電機,Z軸驅動電缸的驅動端裝設工件夾爪。通過上述設計,本實用新型一方面能實現AGV小車自動引導運輸的功能,另一方面還能實現自動送料的功能,結構設計新穎、自動化程度高。
- 專利類型實用新型
- 申請人東莞市松慶智能自動化科技有限公司;
- 發明人肖永祥;楊耀武;
- 地址523000 廣東省東莞市松山湖高新區工業東路24號現代企業加速器5棟202號
- 申請號CN201620332126.3
- 申請時間2016年04月20日
- 申請公布號CN205708568U
- 申請公布時間2016年11月23日
- 分類號B65G35/00(2006.01)I;B65G47/90(2006.01)I;
