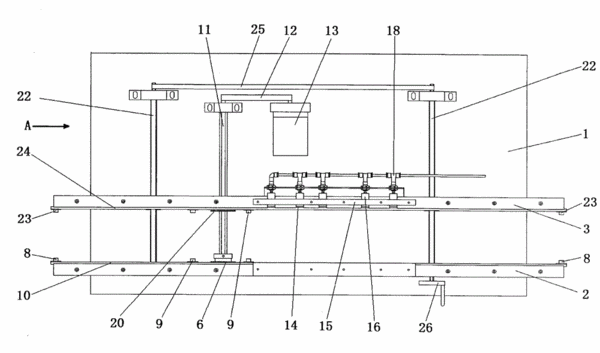

摘要：本實用新型涉及一種多點夾持輸送軌道，包括第一軌道與第二軌道，第一軌道的底面兩側均設有第一支架，第二軌道的底面兩側均設有第二支架，第二支架的頂部設有若干橫穿第二軌道的矩形凹槽，矩形凹槽的頂部設有壓板，矩形凹槽內設有與氣缸固定連接的滑板，氣缸通過連接板固定連接第二軌道，第一支架轉動連接調距軸，第二支架螺紋連接調距軸，兩個調距軸之間通過鏈條連接同步轉動，調距軸穿過第一支架固定連接驅動件。本實用新型的有益效果為：通過設有多個夾持位與調距裝置，實現了輸送軌道能夠夾持多種尺寸的電路板，整個裝置結構簡單，成本低，使用與維修方便。
- 專利類型實用新型
- 申請人北京七星天禹電子有限公司;
- 發明人王恩來;
- 地址102209 北京市昌平區北七家鎮鄭各莊村10號院4號廠房五層5-3
- 申請號CN201420231517.7
- 申請時間2014年05月06日
- 申請公布號CN203921912U
- 申請公布時間2014年11月05日
- 分類號B65G35/00(2006.01)I;H05K3/30(2006.01)I;
