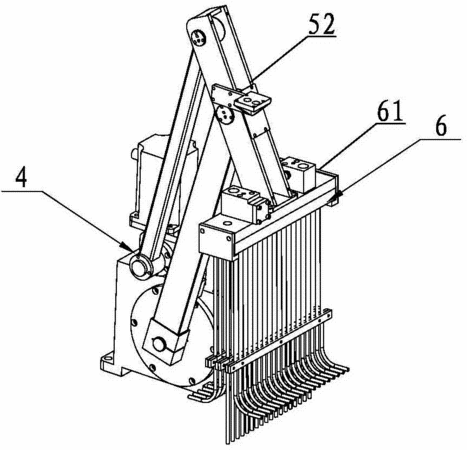

摘要：本實用新型涉及機械設備技術領域，公開了一種電動噴霧機的連桿噴霧裝置，包括蝸輪傳動機構，包括支撐桿、伸縮臂和驅動桿，所述支撐桿的一端與蝸輪傳動機構鉸接，所述支撐桿的另一端與所述伸縮臂的一端部鉸接；本連桿噴霧裝置在使用時，在蝸輪傳動機構的帶動下，使所述伸縮臂進行上下動作，當所述伸縮臂下行至模具內部時，所述噴涂機構開始對公模和母模分別進行噴涂，噴涂完成后，蝸輪傳動機構繼續驅動所述伸縮臂向上退出模具，本電動噴霧機在工作時，利用連桿結構可在狹小的空間使用，具有節省人工、降低成本的優點，而且這種機械噴涂方式工作效率高，噴涂效果好。
- 專利類型實用新型
- 申請人東莞市松慶智能自動化科技有限公司;
- 發明人肖永祥;
- 地址523000 廣東省東莞市松山湖大學路5號東莞市職業技術學院實訓樓C4棟
- 申請號CN201520047949.7
- 申請時間2015年01月23日
- 申請公布號CN204583547U
- 申請公布時間2015年08月26日
- 分類號B05B13/00(2006.01)I;B05B15/06(2006.01)I;
