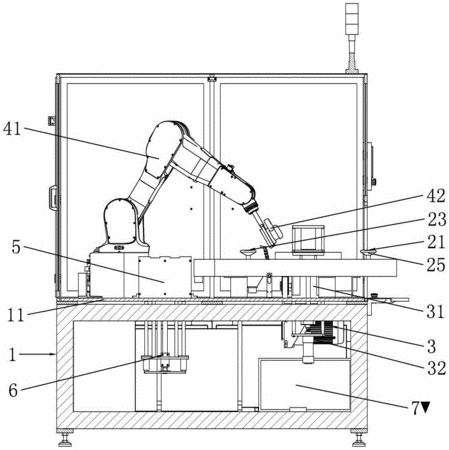

摘要：本實用新型公開了一種手機殼打磨拋光機器人，其機架上端部的固定支撐板上端側裝設活動轉臺，活動轉臺設置上下料工位、前端中間工位、打磨拋光工位、后端中間工位，各工位分別裝設手機殼定位治具，活動轉臺通過轉臺驅動機構進行驅動，轉臺驅動機構包括凸輪分割器、齒輪減速電機；固定支撐板上表面于活動轉臺旁側裝設四軸機器人，四軸機器人的驅動端裝設可吸取砂紙的手機殼打磨頭，固定支撐板上表面于四軸機器人旁側裝設砂紙筐，砂紙筐配裝砂紙上料機構；機架于固定支撐板下端側裝設控制器。通過上述結構設計，本實用新型能自動高效完成手機殼打磨拋光加工作業，即具有結構設計新穎、自動化程度高、工作效率高且能夠有效地節省人工成本的優點。
- 專利類型實用新型
- 申請人東莞市松慶智能自動化科技有限公司;
- 發明人肖永祥;
- 地址523000 廣東省東莞市松山湖高新區工業東路24號現代企業加速器5棟202號
- 申請號CN201620332119.3
- 申請時間2016年04月20日
- 申請公布號CN205703647U
- 申請公布時間2016年11月23日
- 分類號B24B27/00(2006.01)I;B24B19/00(2006.01)I;B24B41/02(2006.01)I;B24B41/06(2012.01)I;B24B41/04(2006.01)I;B24B45/00(2006.01)I;B24B47/04(2006.01)I;
