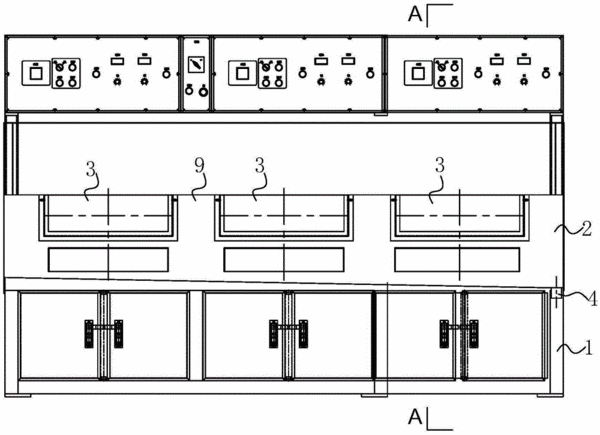

摘要：本實用新型公開了一種槽式柱面精磨拋光機，包括機架，機架上至少安裝有一個加工單元，每個加工單元均包括一夾具、一頂針和一定位架，夾具安裝在機架上，頂針豎直安裝在夾具上，定位架安裝在頂針的下端，在機架上設置有無蓋的水槽，水槽呈矩形，水槽的前側壁不高于其它側壁，前側壁的頂端面位于夾具和定位架之間，在水槽內安裝有磨具；水槽的內底面向一側傾斜，在水槽的內底面的最低點安裝有用于冷卻液流出的出液口；在每個加工單元，水槽的前側壁上均安裝有門。本實用新型可以將從工件表面以及精磨拋光部件甩出的大部分冷卻液進行回收，降低了冷卻液的消耗，為拋光機采用高速對工件進行加工，提高拋光機的加工效率奠定了基礎。
- 專利類型實用新型
- 申請人中科院南京耐爾思光電儀器有限公司;
- 發明人謝德海;侯孝賢;
- 地址211316 江蘇省南京市高淳區開發區花山路23號
- 申請號CN201520931674.3
- 申請時間2015年11月19日
- 申請公布號CN205184486U
- 申請公布時間2016年04月27日
- 分類號B24B27/00(2006.01)I;B24B55/02(2006.01)I;B24B41/06(2012.01)I;B24B41/02(2006.01)I;
