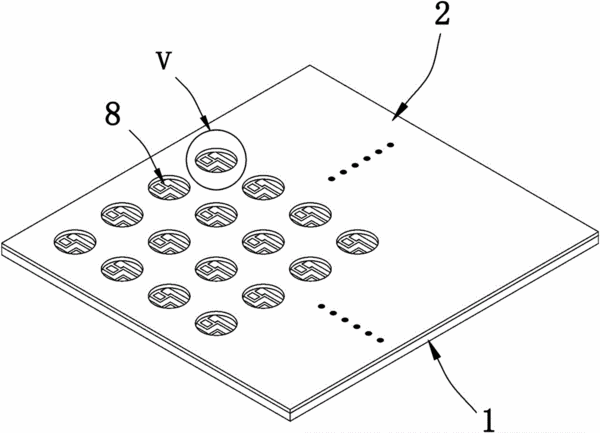

摘要:本實用新型涉及一種發光二極管顯示屏,提供一種新型的全彩LED發光面板及其顯示屏,包括三色的LED晶片、LED燈焊盤、金線、透光膠體及第一PCB、第二PCB和設置在所述第一PCB上的驅動電路,所述第一PCB包括相對的第一面和第二面,所述驅動電路設置在第一PCB的第一面,所述多組LED燈焊盤陣列設置在第一PCB的第二面,所述第二PCB具有陣列設置的圓形孔,第二PCB與第一PCB相貼合在一起,其中,所述圓形孔的陣列與LED燈焊盤的陣列對應,貼合后形成圓形槽的陣列,每個圓形槽底部均對應有一組LED燈焊盤,在每個圓形槽內經封裝形成為一個LED燈,均勻的陣列排列在PCB上,作為全彩LED發光面板上的一個個像素點。本實用新型能夠廣泛適用于戶內、外小間距的全彩顯示。
- 專利類型實用新型
- 申請人深圳市奧蕾達科技有限公司;
- 發明人蔣順才;
- 地址518132 廣東省深圳市光明新區七號路僑德科技園A棟13A樓
- 申請號CN201620503571.1
- 申請時間2016年05月30日
- 申請公布號CN205680373U
- 申請公布時間2016年11月09日
- 分類號G09F9/33(2006.01)I;
