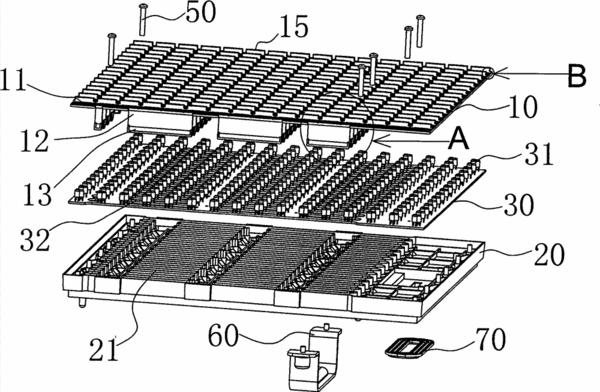

摘要：一種LED顯示屏面罩，包括：面殼、底殼、以及設置于面殼和底殼之間的具有若干LED燈的PCB燈板；面殼設置有供LED燈穿出的燈孔，面殼的下端設置有遮光板，遮光板設置有擋塊，PCB燈板設置有供遮光板穿出的第一通孔，底殼設置有供遮光板穿設的第二通孔。本實用新型的LED顯示屏面罩的結構簡單，因設置有燈孔、第一通孔和第二通孔，所以LED顯示屏面罩透風，有利于LED燈的散熱，提高LED燈板的使用壽命，進而延長LED顯示屏面罩的使用壽命。由于本實用新型的LED顯示屏面罩的面殼下端設置有遮光板和擋塊，使得LED燈上視角的光可以穿出面殼、而LED燈上視角的光不可以穿出底殼，這樣可以增加LED顯示屏的對比度。
- 專利類型實用新型
- 申請人深圳市德彩光電有限公司;
- 發明人徐陳愛;趙立剛;周杰;蔣澤軍;
- 地址518000 廣東省深圳市寶安區福永街道新和同富裕工業區第8棟第一、二層
- 申請號CN201320292696.0
- 申請時間2013年05月23日
- 申請公布號CN203250496U
- 申請公布時間2013年10月23日
- 分類號G09F9/33(2006.01)I;H05K7/20(2006.01)I;
