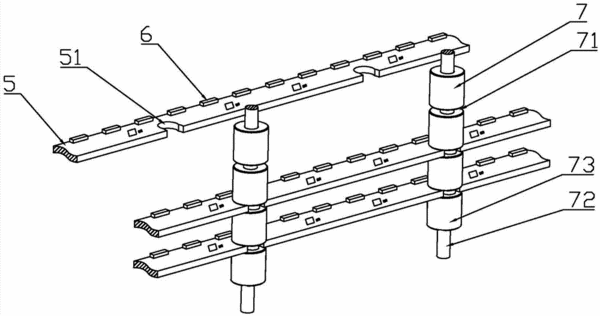

摘要：本實用新型提供一種側發光玻璃顯示屏，其包括固定框架、多個PCB板，該多個PCB板平行間隔固定于固定框架上，每一PCB板包括多個LED燈珠及恒流驅動芯片，該多個LED燈珠的陽極接電源輸入端，陰極接恒流驅動芯片的輸出腳，該多個LED燈珠為側發光LED燈珠，其發光面朝向側發光玻璃顯示屏的外側。本實用新型提供的側發光玻璃顯示屏通過采用側發光LED燈珠，且LED燈珠的發光面朝向玻璃顯示屏的外側，使得LED燈珠的發光得到充分利用，增加了玻璃顯示屏的亮度。恒流驅動芯片為QFN芯片，該濾波電容為SMD小封裝電容，該外接調節電阻為SMD小封裝電阻，這樣可以縮小PCB板的尺寸，使PCB板結構更加緊湊，增加了玻璃顯示屏的通透率，使其更加美觀，裝飾效果更好。
- 專利類型實用新型
- 申請人深圳市奧蕾達科技有限公司;
- 發明人蔣順才;
- 地址518000 廣東省深圳市光明新區甲子塘七號路僑德科技園A棟1、2、13A樓
- 申請號CN201420302092.4
- 申請時間2014年06月06日
- 申請公布號CN204029293U
- 申請公布時間2014年12月17日
- 分類號G09F9/33(2006.01)I;
