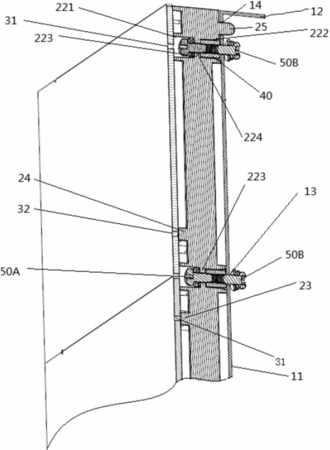

摘要：一種LED顯示模塊前組裝結構，其包括箱體、底殼、多個固定柱和PCB燈板。該箱體包括背板和側板，該背板開設有多個后固定孔。該底殼包括框架和支撐臂，該支撐臂開設有相互對齊的第一開口和第二開口，該第一開口和第二開口之間設有隔離板，該隔離板開設有貫通第一開口和第二開口且孔徑小于第一開口的第一通孔。該多個固定柱收容于該第二開口內并且被螺釘固定至箱體的后固定孔位置。該PCB燈板開設有多個對齊第一開口的前維護孔，螺釘穿過前維護孔、第一開口、第一通孔后旋入至該固定柱，以將底殼固定至該箱體。上述LED顯示模塊前組裝結構使用六角扳手從LED顯示模塊的前面即可完成單個LED顯示模塊的拆卸，使用比較方便。
- 專利類型實用新型
- 申請人深圳市奧蕾達科技有限公司;
- 發明人蔣順才;
- 地址518000 廣東省深圳市光明新區甲子塘七號路僑德科技園A棟1、2、13A樓
- 申請號CN201420301575.2
- 申請時間2014年06月06日
- 申請公布號CN203982710U
- 申請公布時間2014年12月03日
- 分類號G09F9/33(2006.01)I;
