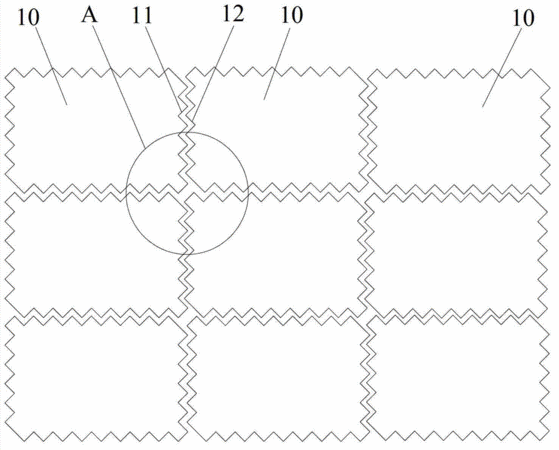

摘要：本實用新型提供了一種LED燈板組件，包括多個相互拼接的LED燈板（10），相鄰的LED燈板（10）之間形成有拼接部，拼接部包括第一拼接邊沿（11）和與第一拼接邊沿（11）結構適配的第二拼接邊沿（12），第一拼接邊沿（11）上間隔設置有多個第一連接凸部（111）和多個第一連接凹部（112），第二拼接邊沿（12）上設置有與多個第一連接凸部（111）形狀適配的多個第二連接凹部（121）以及與多個第一連接凹部（112）形狀適配的多個第二連接凸部（122）。本實用新型的LED燈板組件能夠有效減小拼接間隙。
- 專利類型實用新型
- 申請人利亞德光電股份有限公司;
- 發明人劉志勇;王杰;余杰;
- 地址100091 北京市海淀區頤和園北正紅旗西街9號
- 申請號CN201320299599.4
- 申請時間2013年05月28日
- 申請公布號CN203260281U
- 申請公布時間2013年10月30日
- 分類號G09F9/33(2006.01)I;F21V21/00(2006.01)I;F21Y101/02(2006.01)N;
