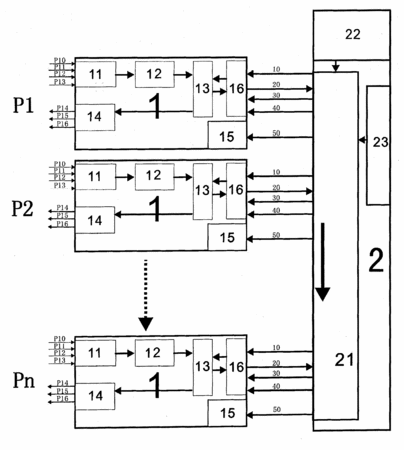

摘要：一種HDMI以及DisplayPort圖像信號分割裝置，包括圖像處理單元和主板控制單元，其中圖像處理單元又包括圖像解碼、圖像縮放、圖像疊加、圖像輸出、微控制器，主板控制單元包括數字圖像傳輸總線、控制單元和電源接口，其中圖像解碼與圖像縮放連接，圖像縮放與圖像疊加連接，圖像疊加與圖像輸出、數字圖像接口連接，數字圖像接口與數字圖像傳輸總線連接，微控制器與控制單元連接，圖像輸出可以連接外部的各種顯示終端，控制單元連接數字圖像傳輸總線、電源接口和外部計算機。
- 專利類型實用新型
- 申請人深圳市創凱電子有限公司;
- 發明人林春育;高川;
- 地址518000廣東省深圳市南山區南油創業路中興工業城A棟
- 申請號CN200820093411.X
- 申請時間2008年04月09日
- 申請公布號CN201243350Y
- 申請公布時間2009年05月20日
- 分類號H04N5/262(2006.01)I;H04N5/265(2006.01)I;H04N5/44(2006.01)I;H04N9/64(2006.01)I;G09G5/00(2006.01)I;G06F3/14(2006.01)I;
