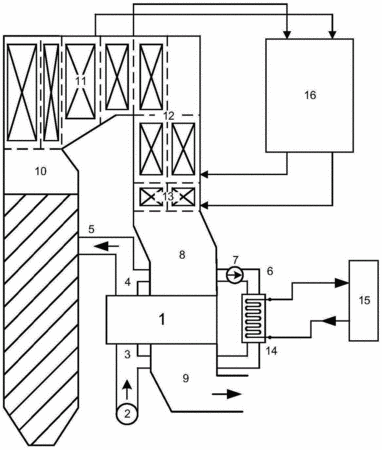

摘要：本實用新型屬于電站節能設備設計技術領域，尤其涉及一種清潔型燃煤鍋爐排煙余熱提質利用系統，在鍋爐內依次連接的爐膛10、過熱器11、再熱器12、省煤器13；省煤器13通過空氣預熱器入口煙道8與空氣預熱器1相連；一次風機2依次通過空氣預熱器入口風道3與空氣預熱器1相連，空氣預熱器出口風道4依次通過熱一次風道5、制粉系統與爐膛相連；所述空氣預熱器出口風道4上設置熱一次風旁路6，熱一次風旁路6上加裝旁路引風機7保持熱風壓頭，并在熱一次風旁路6上布置與需供能冷源15相連的旁路熱風換熱器組14；熱一次風旁路6的出口接入空氣預熱器入口風道3。本實用新型有效利用了鍋爐排煙余熱，提高了能量的利用效率。
- 專利類型實用新型
- 申請人華北電力大學;
- 發明人孫楊;李驚濤;趙鐵錚;任婷;
- 地址102206 北京市昌平區朱辛莊北農路2號
- 申請號CN201620076090.7
- 申請時間2016年01月26日
- 申請公布號CN205535923U
- 申請公布時間2016年08月31日
- 分類號F23L15/00(2006.01)I;F22D1/36(2006.01)I;F23J15/00(2006.01)I;
