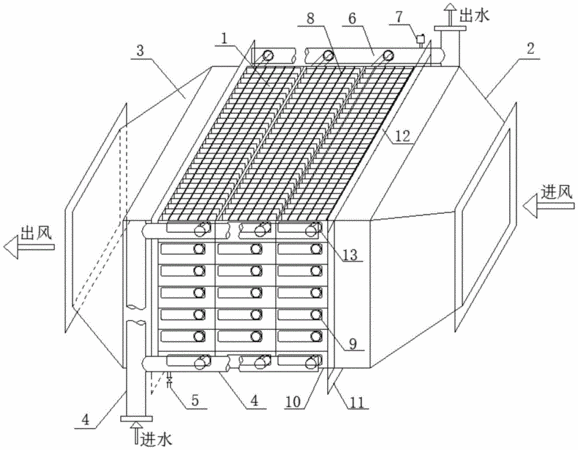

摘要:一種基于氣水換熱的空氣預熱器,包括空氣預熱器主體、空氣漸擴段、空氣漸縮段和進出水系統??諝忸A熱器主體至少包括兩組換熱翅片管模塊,每組換熱翅片管模塊包括帶翅片的換熱翅片管、肋管連接管和支撐端板;進出水系統包括進水管和出水管,進水管包括進水總管和多根并聯布置的進水支管;出水管包括出水總管和多根平行分布的出水支管??諝鉂u擴段和空氣漸縮段分別設置在空氣預熱器主體的進風側和出風側。本發明具有傳熱性能高、體積小、空氣側和水側流動阻力小和成本低等特點,可廣泛應用于燃氣鍋爐、燃油鍋爐、直燃機、工業窯爐、冶金和化工等動力設備,可提高助燃空氣溫度,進而提高燃燒設備的燃燒效率和系統總效率,實現系統能效最大化。
- 專利類型發明專利
- 申請人北京建筑大學;北京京大深能科技有限公司;
- 發明人王隨林;穆連波;劉貴昌;
- 地址100044 北京市西城區展覽館路1號
- 申請號CN201510463460.2
- 申請時間2015年07月31日
- 申請公布號CN105042622A
- 申請公布時間2015年11月11日
- 分類號F23L15/00(2006.01)I;
