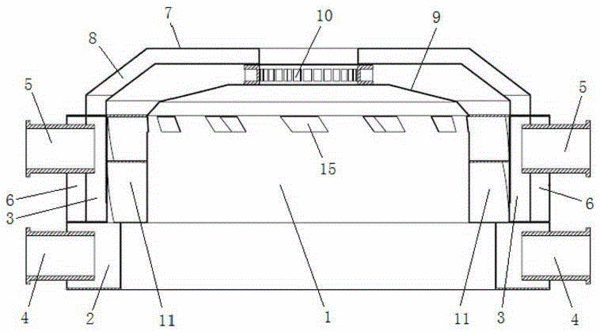

摘要:斯特林發動機外燃系統的進排氣及空氣預熱結構,在燃燒區的下端外圍設置有環形空氣腔,環形空氣腔的上端靠接設置環形煙氣腔,所述環形空氣腔上設置空氣入口,所述環形煙氣腔上設置煙氣出口;環形煙氣腔和燃燒區的外圍之間構成空氣-煙氣換熱腔,空氣-煙氣換熱腔內沿圓周方向等間隔設置有N塊(20≦N≦32,N為偶數)具有一定旋扭角度的換熱旋流板,相鄰換熱旋流板之間構成交替設置的空氣流道和煙氣流道,不僅使得空氣和煙氣的換熱更為充分均勻,大大提高了換熱效率,而且使得預熱后的空氣能迅速地流入到空氣旋流器;由于氣路布置合理巧妙,因此減小了空氣在空氣流道以及煙氣在煙氣流道中流動時的流動阻力,使得外燃系統的進、排氣高效穩定。
- 專利類型發明專利
- 申請人浙江大學;
- 發明人熊樹生;孫亞博;毛彬滔;宋洪健;鄭宜坤;黃曉波;
- 地址310027 浙江省杭州市西湖區浙大路38號
- 申請號CN201510949540.9
- 申請時間2015年12月18日
- 申請公布號CN105841185A
- 申請公布時間2016年08月10日
- 分類號F23L15/00(2006.01)I;
