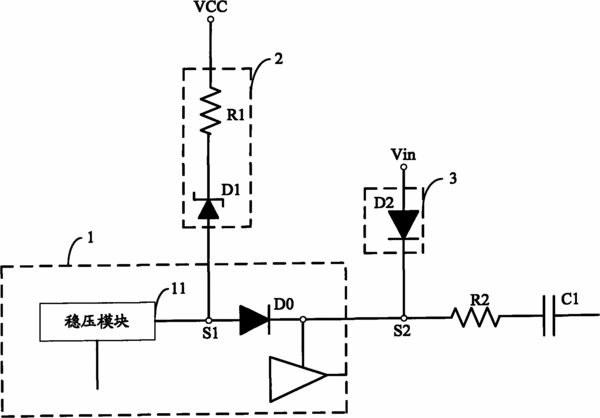

摘要：本實用新型適用于電源領域，提供了一種用于降低寬壓輸入電源IC的功耗的電路及主板；其包括寬壓輸入電源IC以及自舉電容，寬壓輸入電源IC進一步包括自舉二極管以及連接至自舉二極管的陽極的穩壓模塊，自舉二極管的陰極連接自舉電容；該電路還包括：降壓模塊，其輸入端連接至供電電源的輸出端，降壓模塊的輸出端連接至自舉二極管的陽極與穩壓模塊連接的連接端。本實用新型提供的用于降低寬壓輸入電源IC的功耗的電路通過降壓模塊降低了寬壓輸入電源IC的供電電壓，減小了寬壓輸入電源IC內部穩壓模塊的輸入輸出壓差從而降低了寬壓輸入電源IC內部的功耗，延長了寬壓輸入電源IC的使用壽命，提高了整個電路的穩定性。
- 專利類型實用新型
- 申請人研祥智能科技股份有限公司;
- 發明人楊明盛;王強;伍亮;
- 地址518057 廣東省深圳市南山區高新中四道31號研祥科技大廈
- 申請號CN200920204225.3
- 申請時間2009年08月21日
- 申請公布號CN201490886U
- 申請公布時間2010年05月26日
- 分類號H02M3/08(2006.01)I;H02M1/08(2006.01)I;G06F1/18(2006.01)I;
