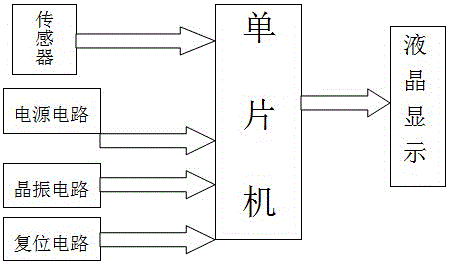

摘要：多功能便攜式高度測量儀，包括單片機，單片機的P1.0、P1.1端口與傳感器相連；單片機的VCC端與電源電路相連；單片機的XTAL1、XTAL2端與晶振電路相連；單片機的RST端與復位電路相連；單片機的P0端口通過液晶電路與液晶顯示器相連；傳感器將采集的氣壓值輸入單片機進行處理；在單片機系統接通電源的瞬間對電容C1充電，當電流流過電阻R1就會在RST引腳獲得高電平，單片機進行復位操作；在XTAL1和XTAL2引腳兩端跨接石英晶體振蕩器和兩個電容構成自激振蕩電路，在單片機內部產生時鐘脈沖信號，電容用于穩定頻率和快速起振；將測量的壓強值、溫度值及高度值通過液晶顯示器顯示；具有體積小，方便攜帶的特點。
- 專利類型實用新型
- 申請人西北工業大學明德學院;
- 發明人張國強;王斌;潘慶曼;
- 地址710124 陜西省西安市長安區西工大灃河校區
- 申請號CN201620159663.2
- 申請時間2016年03月02日
- 申請公布號CN205403774U
- 申請公布時間2016年07月27日
- 分類號G01C5/06(2006.01)I;
