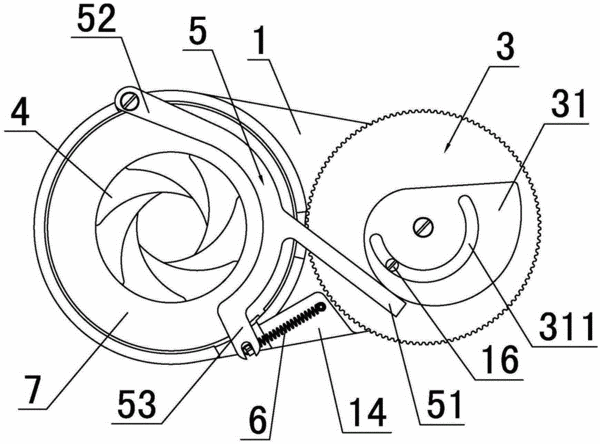

摘要：本實用新型公開了一種顯微鏡的光闌調節機構，特點是通孔內壁上設置有向內延伸的環形凸臺，環形凸臺上設置有葉片安裝凸臺，葉片轉動盤設置在環形凸臺上，葉片轉動盤的上表面與葉片安裝凸臺的上表面平齊，葉片環繞設置在葉片安裝凸臺和葉片轉動盤上，葉片固定座的另一端部轉動設置有轉動盤撥盤，轉動盤撥盤上方設置有向上凸起的凸輪，凸輪與葉片轉動盤之間設置有用于驅動葉片轉動盤轉動的旋轉驅動機構；其優點是葉片轉動盤、葉片和轉動盤撥盤均設置在葉片固定座內，整個光闌調節機構做薄、做小，適用于超薄結構的顯微鏡上；通過轉動凸輪驅動葉片轉動盤轉動，調節光闌大小，保證實驗準確性；通過旋轉驅動機構調節具有旋轉角度小的優點。
- 專利類型實用新型
- 申請人南京江南永新光學有限公司;寧波永新光學股份有限公司;
- 發明人孟美蓮;毛磊;
- 地址210038 江蘇省南京市經濟技術開發區恒達路9號
- 申請號CN201620046555.4
- 申請時間2016年01月18日
- 申請公布號CN205353451U
- 申請公布時間2016年06月29日
- 分類號G02B21/06(2006.01)I;G02B7/00(2006.01)I;
