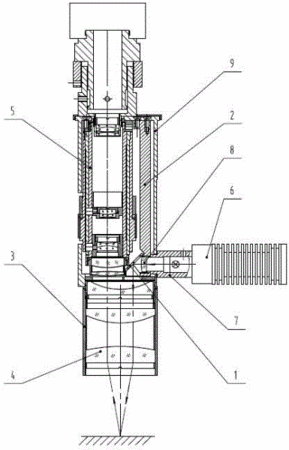

摘要：一種內置落射照明視頻顯微鏡，其特征在于：視頻顯微鏡物鏡5的光軸，視頻顯微鏡下端的前組物鏡組4的光軸與照明燈6的折射光軸都不是同軸的，它們是以視頻顯微鏡下端的前組物鏡組4的光軸為中心，視頻顯微鏡物鏡5的光軸與照明燈6的折射光軸按一定的距離左右對稱布置。本實用新型的有益效果是，由于照明光線得到全反射，光損耗降到最低，保證了照明的質量；垂直照射，垂直反射產生的有害雜散光不再入射到視頻顯微鏡物鏡5中，這樣消除了照明光損耗和垂直照明產生的雜散光的影響，有效地提高成像的對比度和成像的質量。
- 專利類型實用新型
- 申請人桂林市邁特光學儀器有限公司;
- 發明人黃振紅;張斌;
- 地址541004 廣西壯族自治區桂林市七星區高新區信息產業園
- 申請號CN201120377595.4
- 申請時間2011年10月09日
- 申請公布號CN202221492U
- 申請公布時間2012年05月16日
- 分類號G02B21/06(2006.01)I;G02B21/36(2006.01)I;
