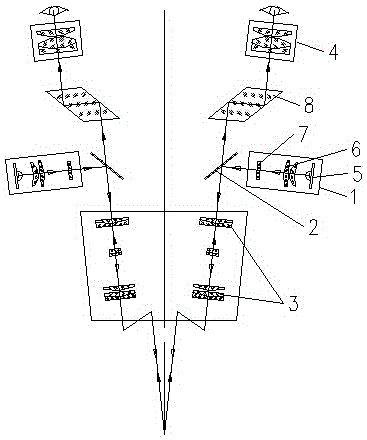

摘要:本實用新型公開了一種基于LED冷光源同軸照明器的連續變倍體視顯微鏡,包括同軸照明器、兩半透分光鏡、由兩連續變倍物鏡構成的連續變倍體和兩目鏡,兩半透分光鏡、兩連續變倍物鏡和兩目鏡分別對應構成兩獨立的成像光路。所述同軸照明器為結構相同的兩套并與兩半透分光鏡一一對應,每套同軸照明器由LED冷光源和對LED冷光源聚光的聚光構件組成,半透分光鏡與聚光構件出射光呈45°布置;兩同軸照明器、兩半透分光鏡和兩連續變倍物鏡分別對應構成兩獨立的照明光路。本實用新型能夠有效消除原來鹵素燈光源造成的發熱問題,同時能方便的安裝數碼設備,以輸出電子圖像。
- 專利類型實用新型
- 申請人重慶奧特光學儀器有限責任公司;
- 發明人陶興泉;夏世君;
- 地址400707 重慶市北碚區蔡家崗鎮鳳棲路6號13幢3號
- 申請號CN201520538424.3
- 申請時間2015年07月23日
- 申請公布號CN204989612U
- 申請公布時間2016年01月20日
- 分類號G02B21/06(2006.01)I;G02B21/20(2006.01)I;
