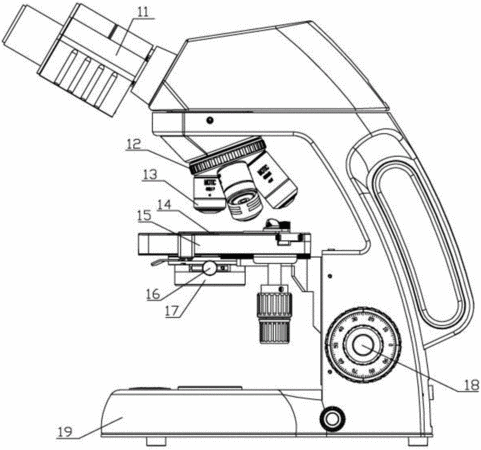

摘要:本實用新型屬于顯微鏡技術領域,具體涉及一種基于LED陣列的顯微鏡照明系統,包括顯微鏡機架、固定裝置、連接裝置和電器控制裝置,顯微鏡機架上設有目鏡、轉換器、物鏡、載物臺組、襯度推拉板組、照明裝置、調焦機構和鏡壁組,照明裝置包括消球差透鏡、LED陣列燈組、PCB板和孔徑光欄組,照明裝置通過固定裝置固定成為一個整體,消球差透鏡的焦距為8~30mm,LED陣列燈組陣列在PCB板上、并設置在物鏡入瞳經過消球差透鏡后的共軛面位置,LED陣列燈組中LED的發散角為15°~60°、LED的數量≥15顆,連接裝置將照明裝置連接在顯微鏡機架上,照明裝置通過連接裝置與電器控制裝置連接。其目的是:解決現有顯微鏡照明裝置結構缺陷帶來照明不均勻等諸多的問題。
- 專利類型實用新型
- 申請人麥克奧迪實業集團有限公司;
- 發明人夏波;鄔明慧;林茂英;
- 地址361000 福建省廈門市火炬高新區火炬園麥克奧迪大廈
- 申請號CN201620307517.X
- 申請時間2016年04月13日
- 申請公布號CN205507208U
- 申請公布時間2016年08月24日
- 分類號G02B21/06(2006.01)I;G02B21/08(2006.01)I;G02B21/00(2006.01)I;
