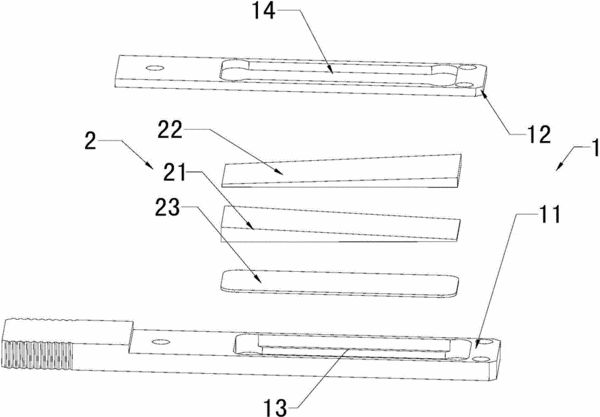

摘要：本實用新型公開了一種用于偏光顯微鏡的石英楔，包括安裝座和石英楔主體，安裝座內設置有安裝腔，石英楔主體固定安裝在安裝腔內，石英楔主體包括楔形的石英光片和用于保護石英光片上端面的保護片，石英楔主體還包括用于補償石英光片光程差的補償片，保護片和補償片之間設置有與石英光片外形匹配的楔形插槽，石英光片安裝在楔形插槽內，石英光片的上端面與保護片的下端面通過無應力膠固定貼合，石英光片的下端面與補償片的上端面通過無應力膠固定貼合；優點是當光波進入石英楔主體時，光軸相應產生變化來對石英光片的光程差進行補償，由此而克服石英光片不可能產生厚度為零的光程差的問題，完整的形成第一級干涉色帶。
- 專利類型實用新型
- 申請人南京江南永新光學有限公司;
- 發明人鐘小英;
- 地址210038 江蘇省南京市南京經濟技術開發區恒達路9號
- 申請號CN201520109055.6
- 申請時間2015年02月15日
- 申請公布號CN204422857U
- 申請公布時間2015年06月24日
- 分類號G02B21/00(2006.01)I;
