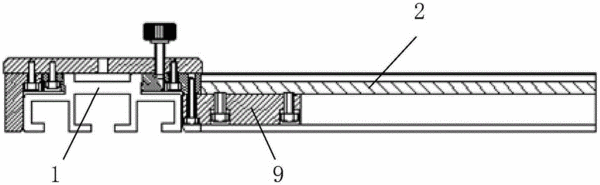

摘要：本實用新型屬于實驗設備制造技術領域，尤其涉及一種T型可調導軌結構，包括橫向導軌和豎向導軌，所述橫向導軌和豎向導軌上分別設有燕尾槽結構，所述橫向導軌的一端通過螺栓固定在插塊上，所述插塊的外端通過螺栓與右支撐板連接，所述右支撐板通過螺栓與上蓋板的右側連接，所述右支撐板內部設有兩根導向釘，所述導向釘與設置在其一側的右滑塊滑動配合，所述右滑塊與所述右支撐板之間通過拉簧連接，所述右滑塊的兩側分別設有楔形面，右滑塊左側的楔形面與豎向導軌上的燕尾槽結構配合，調節手鈕穿過所述上蓋板與所述右滑塊的右側配合。本導軌結構緊湊，設計巧妙，通過上蓋板可以對橫向導軌的規格進行更換，運行平穩，能夠快速的安裝拆卸。
- 專利類型實用新型
- 申請人天津港東科技發展股份有限公司;
- 發明人張甫順;
- 地址300384 天津市南開區華苑產業區鑫茂科技園G座EF單元二層
- 申請號CN201521035310.3
- 申請時間2015年12月14日
- 申請公布號CN205298263U
- 申請公布時間2016年06月08日
- 分類號F16C29/02(2006.01)I;
