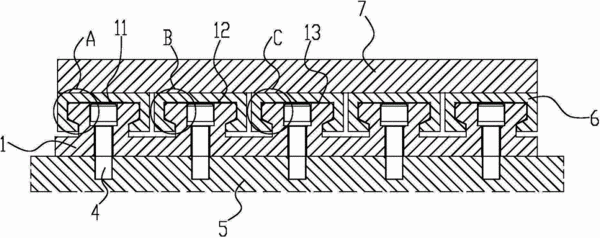

摘要：本發明公開了一種組合式重型滑動直線導軌，其包括復數個導軌體、導向塊與安裝底板，所述導軌體與安裝底板通過固定螺釘固定連接，被導向物沿導軌體表面做直線運動；每個所述導軌體包括一上端面與兩個側面，所述側面上還向內傾斜設置有防翻斜面；所述導向塊包括上導向塊和側導向塊；復數個所述導軌體上分別設置上導向塊或者側導向塊或者上導向塊和側導向塊，所述上導向塊安裝在部分導軌體的上端面上，并高出導軌體的上端面；所述側導向塊安裝在部分導軌體的兩側面，并高出導軌體的側面。本發明通過功能模塊的調整，組成不同功能的組合導軌，可滿足不同的需要，通用性強，可操作性高，精度高，可控性好，可靠性好，能滿足任意工況的需求。
- 專利類型發明專利
- 申請人蘇州世力源科技有限公司;
- 發明人徐曼;
- 地址215000 江蘇省蘇州市高新區科技城龍山路2號
- 申請號CN201510105060.4
- 申請時間2015年03月10日
- 申請公布號CN104653616A
- 申請公布時間2015年05月27日
- 分類號F16C29/02(2006.01)I;F16C33/02(2006.01)I;
