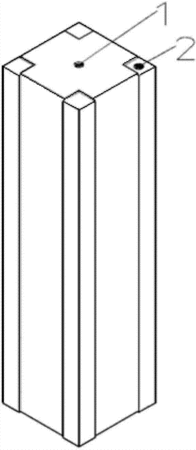

摘要：本實用新型公開了一種應用于圓柱度儀導軌副的混合式導軌體，包括柱體結構的導軌體，所述導軌體為由大理石構件與合金鑲件鑲嵌構成的柱體結構，所述大理石構件為橫截面呈十字形的柱體結構的芯體，所述合金鑲件為四個長方條形結構，四個長方條形結構鑲嵌在橫截面呈十字形的柱體芯體的四條棱邊上。大理石構件作為導軌體的受力元件，合金鑲件鑲嵌在大理石構件上，作為導軌體的摩擦面。圓柱度儀導軌副使用本實用新型的混合式導軌體后，其精度高，運行平順，精度長久保持，而且受溫度、濕度變化影響小。
- 專利類型實用新型
- 申請人陜西威爾機電科技有限公司;
- 發明人范厚杰;張濤;王海濤;馬丁;王斌;趙寶云;
- 地址710065 陜西省西安市丈八二路16號奧德工業園內
- 申請號CN201220125817.8
- 申請時間2012年03月29日
- 申請公布號CN202579651U
- 申請公布時間2012年12月05日
- 分類號F16C29/02(2006.01)I;G01B21/20(2006.01)I;
