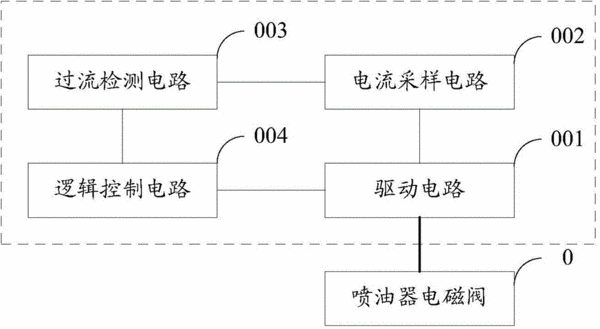

摘要：申請公開了一種發動機噴油器驅動系統，其包括驅動電路、電流采樣電路、過流檢測電路和邏輯控制電路；通過采樣驅動電路的電流，進而在該采樣結果超過預設值時，通過邏輯控制電路控制驅動電路關閉，即撤銷了電磁閥的驅動電壓，從而實現了快速降低電磁閥電流甚至使電磁閥關斷；與現有間接檢測方式相比，本申請不需要大量計算，大大減少了檢測耗時；與現有直接檢測方式相比，本申請通過多個硬件電路完成過流檢測及過流時的驅動電路關閉控制，不受單片機處理速度、程序調用耗時的影響，從而大大提高了過流檢測效率，滿足了高速開關電磁閥的開關速度要求。
- 專利類型實用新型
- 申請人北京經緯恒潤科技有限公司;
- 發明人張淑穎;
- 地址100101 北京市朝陽區安翔北里11號B座8層
- 申請號CN201320617461.4
- 申請時間2013年10月08日
- 申請公布號CN203476521U
- 申請公布時間2014年03月12日
- 分類號F02D41/30(2006.01)I;F02D41/22(2006.01)I;
