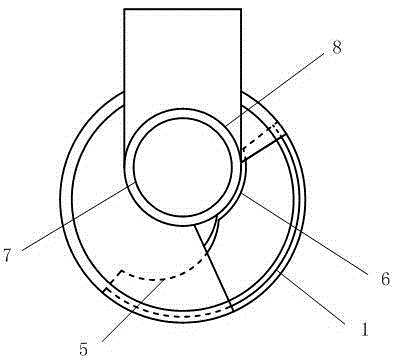

摘要：本實用新型公開了一種鏡面研磨拋光機的防護結構，包括機架、防護罩和擋板。防護罩包括圍板和頂板，所述圍板為圓筒結構，圍板沿長度方向貫穿開口；機架上設有圓弧形導軌，圍板的下部活動式卡設置導軌上，圍板套設在研磨部和動力軸的周圍，圍板與動力軸偏心設置，且動力軸的端面覆蓋圍板的中心點；頂板固定設置圍板的頂部，頂板的內邊緣包括相連的圓弧一和圓弧二，圓弧一和圓弧二半徑相同，且圓弧一和圓弧二的半徑比動力軸軸殼的半徑大0-3mm；擋板位于防護罩的上方，與動力軸垂直，擋板的內邊緣與軸殼固定連接。防護罩與機架的護壁以及擋板形成一個封閉的防護結構，防止在鏡片的加工過程中冷卻液的飛濺、拋灑。
- 專利類型實用新型
- 申請人中科院南京耐爾思光電儀器有限公司;
- 發明人侯孝賢;謝德海;
- 地址211316 江蘇省南京市高淳區開發區花山路23號
- 申請號CN201520919808.X
- 申請時間2015年11月18日
- 申請公布號CN205111590U
- 申請公布時間2016年03月30日
- 分類號B24B55/02(2006.01)I;
