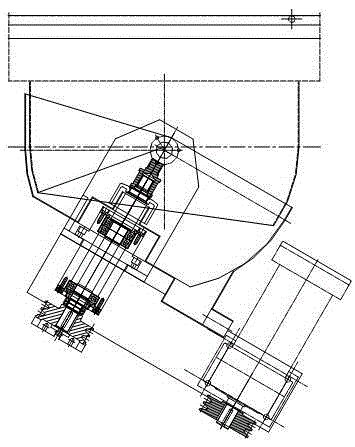

摘要：本實用新型公開了一種斜軸球面研磨拋光機，包括機架、偏轉裝置、主軸、研磨盆和動力裝置。偏轉裝置包括偏轉架和偏轉驅動機構，偏轉架轉動設置在機架上，偏轉驅動機構的一端與機架鉸接，另一端與偏轉架固連；主軸通過軸承設置在偏轉架上；研磨盆包括上盆和下盆，上盆與機架固定連接，下盆與主軸密封固連，下盆套設在上盆底部；動力裝置與偏轉架固定連接，動力裝置通過皮帶與主軸連接。通過偏轉驅動機構使驅動架偏轉一定角度，主軸帶動模具偏轉相應角度，模具繞主軸軸線轉動，模具上表面位于主軸軸線上的點線速度為零，該點周圍區域的線速度較小，通過偏轉裝置使模具偏轉從而使模具上表面線速度較大的區域與代加工鏡片接觸，提高了加工效率。
- 專利類型實用新型
- 申請人中科院南京耐爾思光電儀器有限公司;
- 發明人侯孝賢;謝德海;
- 地址211316 江蘇省南京市高淳區開發區花山路23號
- 申請號CN201520920835.9
- 申請時間2015年11月18日
- 申請公布號CN205111500U
- 申請公布時間2016年03月30日
- 分類號B24B13/00(2006.01)I;B24B13/01(2006.01)I;B24B47/00(2006.01)I;
